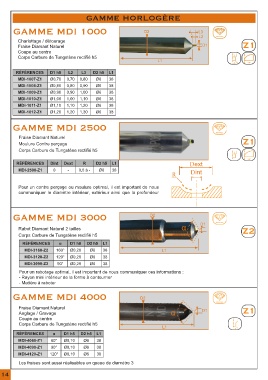

Page 14 - Catalogue Masnada

GAMME HORLOGÈRE

GAMME MDI 1000 D2 L3
L2 naturel
Chariottage / détourage Z1
Fraise Diamant Naturel D1
Coupe au centre
Corps Carbure de Tungstène rectifié h5
L1
vif
RÉFÉRENCES D1 h8 L2 L3 D2 h5 L1
MDI-1007-Z1 Ø0,70 0,70 0,80 Ø6 38
MDI-1008-Z1 Ø0,80 0,80 0,90 Ø6 38
MDI-1009-Z1 Ø0,90 0,90 1,00 Ø6 38
MDI-1010-Z1 Ø1,00 1,00 1,10 Ø6 38
MDI-1011-Z1 Ø1,10 1,10 1,20 Ø6 38
MDI-1012-Z1 Ø1,20 1,20 1,30 Ø6 38

GAMME MDI 2500

naturel
Fraise Diamant Naturel Z1
Moulure Contre perçage
Corps Carbure de Tungstène rectifié h5

vif
RÉFÉRENCES Dint Dext R D2 h5 L1 Dext
MDI-2500-Z1 0 - 0,5 à - Ø6 38 Dint
R

Pour un contre perçage ou moulure optimal, il est important de nous
communiquer le diamètre intérieur, extérieur ainsi que la profondeur

GAMME MDI 3000 D2

Rabot Diamant Naturel 2 tailles α D1 naturel Z2
Corps Carbure de Tungstène rectifié h5

RÉFÉRENCES α D1 h8 D2 h5 L1
MDI-3160-Z2 160° Ø0,20 Ø6 38 L1
MDI-3120-Z2 120° Ø0,20 Ø6 38
MDI-3090-Z2 90° Ø0,20 Ø6 38
Pour un rabotage optimal, il est important de nous communiquer ces informations :
- Rayon mini intérieur de la forme à contourner
- Matière à raboter
GAMME MDI 4000 D2

naturel
Fraise Diamant Naturel D1 Z1
Anglage / Gravage α
Coupe au centre
Corps Carbure de Tungstène rectifié h5
L1
RÉFÉRENCES α D1 h5 D2 h5 L1
MDI-4060-Z1 60° Ø0,10 Ø6 38
MDI-4090-Z1 90° Ø0,10 Ø6 38
MDI-4120-Z1 120° Ø0,10 Ø6 38

Les fraises sont aussi réalisables en queue de diamètre 3
